ENGINEERING SERVICE
工程服务
PROCESSING RECHNOLOGY AND SOLUTIONS
处理工艺及解决方案
聚合物固相热处理工艺
熔体聚合物经挤出造粒后为了获得更高品质的产品，需要对其水分含
量、VOCs含量、结晶度等关键参数进行控制。通过固相状态下的热处
理工艺进行干燥调质可以很好得实现这一目标。
◆ 聚合物固相热处理工艺温度范围通常在60°C~220°C之间，处理时间1h~30h;
◆ PET在大约3h~4h内快速预热和干燥到含 湿量小于20ppm;
◆ 尼龙先预热，然后在10h~20h范围内调质到300ppm~ 1000ppm;
◆ PBAT先预热，然后在20h~30h范围内调质到500ppm~1200ppm;
◆ rHDPE在120°C干燥3h~7h, 实现VOCs脱除到ISO标准下3级气味测试效果;
热处理解决方案
PolyDRY™
DeVOC™
处理方式
干燥调质
脱除VOCs
操作方式
连续
连续
适用物料
PA、PLA、PBAT、POM、TPU
rHDPE、改性工程塑料
处理温度
60°C~220°C
100°C~120C
处理时间
3h~30h
3h~7h
处理效果
水分含量300ppm~1200ppm
气味测试ISO标准三级以内
备注:具体的热处理操作参数和效果需要客户提供样品在jinnianhui67中心测试后确定。

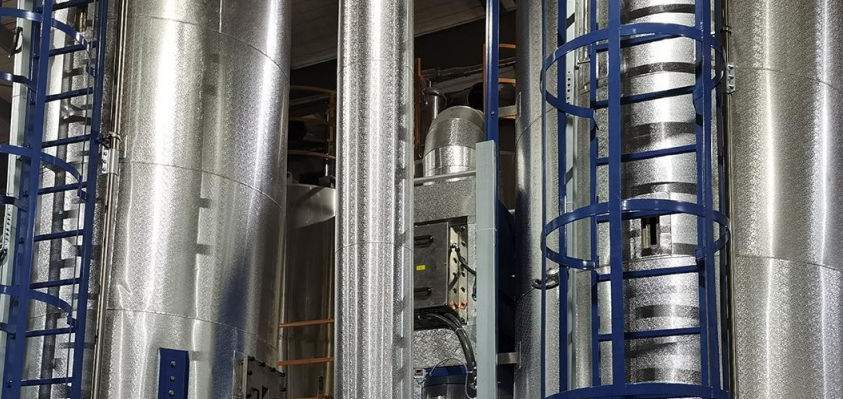

PolyDRYTM固相干燥和调质
◆ 处理能力 : Max. 30t/h
◆ 适用物料 : PLA、PBAT、PA、POM、TPU、PBT、PET等
◆ 预热干燥器 : 流化床/干燥塔
◆ 干燥温度 : 60°C~220°C
◆ 干燥风 : ①循环除湿热风**
②循环氮气**
◆ 干燥调质时间 : 3h~30h
◆ 干燥调质效果 : ①水分 含量30ppm~1200ppm
②粘度、结晶度、关键成分含量达到预期目标

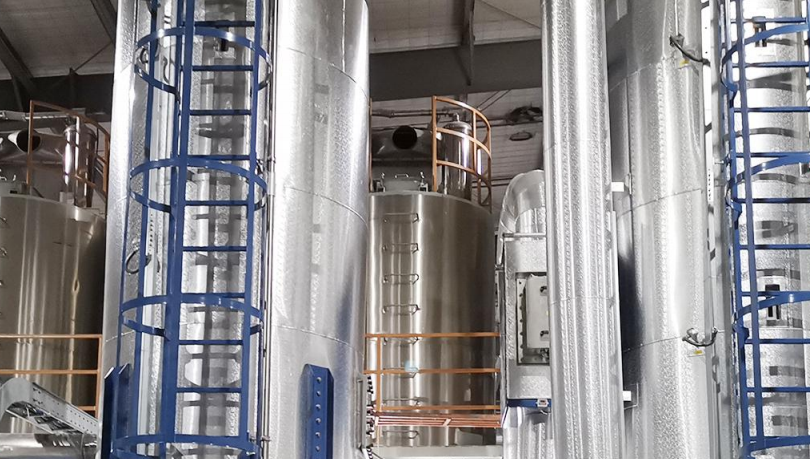

DeVOCTM固相加热脱除VOCs
◆ 处理能力 : Max. 3t/h
◆ 适用物料 : rHDPE/rPP/rABS, 以及改性工程塑料
◆ 预热器 : 冷却仓
◆ 干燥温度 : 100*C~120"C
◆ 干燥风 : 热交换后的热风
◆ 干燥调质时间 : 3h~7h
◆ 干燥调质效果 : 除味效果达到ISO标准 三级以下
+86-18803089990
WhatsApp
Contact
E-mail
